Le carbure de silicium (SiC) est un matériau de pointe qui révolutionne des secteurs allant de l'automobile à l'aérospatiale, et notamment aux semi-conducteurs. Ses propriétés exceptionnelles – conductivité thermique élevée, dureté extrême, inertie chimique et excellente résistance à haute température – le rendent indispensable pour les applications les plus exigeantes. Cependant, exploiter ces propriétés nécessite des procédés de fabrication sophistiqués, dont le cœur réside dans… Frittage du carbure de silicium. Cet article explore le monde complexe du frittage du SiC, en détaillant différentes méthodes telles que le frittage sans pression, le pressage à chaud et le frittage par plasma étincelle (SPS), ainsi que leur rôle crucial dans l'obtention de composants haute performance, notamment pour l'industrie des semi-conducteurs en pleine expansion. Nous examinerons les défis liés à la densification du SiC et comment les progrès technologiques en matière de fours sont essentiels à la réussite de ce processus.
Les propriétés inégalées du carbure de silicium pour les applications avancées
Le carbure de silicium (SiC) est un matériau semi-conducteur composé de silicium et de carbone. Sa structure atomique unique, caractérisée par de fortes liaisons covalentes, lui confère des propriétés inégalées par de nombreux matériaux traditionnels. Par exemple, le SiC possède une large bande interdite, permettant aux dispositifs de fonctionner à des températures, des tensions et des fréquences bien plus élevées que leurs homologues à base de silicium. Il est ainsi idéal pour l'électronique de puissance, les dispositifs haute fréquence et les capteurs pour environnements extrêmes.
Pourquoi le SiC est crucial pour les semi-conducteurs
Dans l'industrie des semi-conducteurs, la recherche d'une efficacité accrue, d'une compacité réduite et d'une densité de puissance plus élevée est constante. Les dispositifs de puissance à base de SiC, tels que les MOSFET et les diodes Schottky, offrent des pertes de commutation nettement inférieures et des performances thermiques supérieures. Il en résulte des convertisseurs de puissance plus compacts, plus légers et plus efficaces pour les véhicules électriques, les systèmes d'énergies renouvelables et les alimentations industrielles. De plus, la résistance aux radiations du SiC le rend adapté aux applications spatiales et de défense où la fiabilité en conditions extrêmes est primordiale. L'obtention des propriétés matérielles et de l'intégrité structurelle requises pour ces applications critiques repose entièrement sur une conception efficace. Frittage du carbure de silicium processus.
Défis liés au frittage du carbure de silicium
Malgré ses propriétés remarquables, le SiC est notoirement difficile à densifier. Ses liaisons fortement covalentes, son faible coefficient d'autodiffusion et sa température de dissociation élevée (environ 2500 °C) rendent les méthodes de frittage traditionnelles complexes. Sans une densification adéquate, les composants en SiC peuvent présenter une porosité qui compromet fortement leur résistance mécanique, leur conductivité thermique et leurs performances électriques. L'objectif de Frittage du carbure de silicium L’objectif est d’obtenir une densité maximale tout en conservant une structure à grains fins et en empêchant la croissance des grains, qui peut dégrader les propriétés mécaniques.
Surmonter les obstacles à la densification
Pour surmonter ces difficultés, divers adjuvants de frittage et des techniques avancées sont utilisés. Ces adjuvants, généralement du bore et du carbone ou de l'aluminium et du carbone, sont ajoutés en petites quantités afin de réduire l'énergie d'activation de la diffusion et de favoriser la formation d'une phase liquide aux joints de grains, facilitant ainsi le transport de matière et la densification à basse température. Toutefois, un contrôle précis de ces adjuvants et de l'atmosphère de frittage est essentiel pour éviter la formation de phases indésirables ou une croissance excessive des grains.
Technologies clés de frittage du carbure de silicium
La recherche de composants en SiC haute performance a conduit au développement et au perfectionnement de plusieurs techniques de frittage avancées, chacune présentant ses avantages et ses applications spécifiques.
Frittage sans pression (PLS)
Le frittage sans pression est la méthode la plus économique grâce à son adaptabilité et sa capacité à traiter des formes complexes. Il consiste à chauffer une pièce crue (poudre de SiC compactée) avec des adjuvants de frittage sous atmosphère contrôlée (généralement argon ou vide) à haute température (2000-2250 °C). Bien qu'il présente des avantages économiques, l'obtention d'une densité proche de la densité théorique (généralement > 95%) avec une granulométrie fine peut s'avérer complexe et nécessite souvent un contrôle précis des caractéristiques de la poudre, des adjuvants de frittage et de l'atmosphère du four. Le frittage sans pression est largement utilisé pour la production de composants en SiC tels que les joints mécaniques, les buses et les pièces structurelles.
Pressage à chaud (HP)
Le pressage à chaud combine une température élevée et une pression uniaxiale pour améliorer la densification. La pression appliquée contribue significativement au compactage de la poudre de SiC, réduisant la porosité et favorisant la diffusion aux joints de grains. Cette méthode est très efficace pour produire du SiC totalement dense (généralement > 99%) avec une structure à grains fins, ce qui confère des propriétés mécaniques supérieures. Le pressage à chaud est réalisé dans des fours spécialisés, souvent à partir d'un fabricant de fours de pressage à chaud, Ce procédé fonctionne à des températures comprises entre 1900 et 2200 °C et à des pressions allant jusqu'à 100 MPa. Ses principaux inconvénients résident dans les limitations liées à la taille et à la complexité des composants, ainsi que dans des coûts de traitement plus élevés que pour la PLS. Il est fréquemment utilisé pour des applications de haute performance telles que les outils de coupe, les blindages balistiques et les composants semi-conducteurs spécialisés où des propriétés mécaniques exceptionnelles sont essentielles.
Frittage par plasma étincelle (SPS)
Le frittage par plasma étincelle (SPS), également connu sous le nom de technique de frittage assisté par champ (FAST), est une technologie relativement récente mais en pleine expansion. Le SPS utilise un courant continu pulsé et une pression uniaxiale pour chauffer et densifier rapidement les matériaux. Le courant électrique traverse directement la matrice en graphite et le compact de poudre, générant un chauffage localisé et des décharges de plasma entre les particules de poudre. Ceci permet des vitesses de chauffage extrêmement rapides et des temps de maintien courts, minimisant la croissance des grains et atteignant des densités élevées à des températures plus basses que les méthodes conventionnelles. Fabricant de fours SPS Ce procédé permet de réaliser des frittages de SiC jusqu'à une densité proche de la densité théorique (souvent > 99,51 TP3T) avec des grains très fins, ce qui améliore ses propriétés mécaniques, thermiques et électriques. Le frittage SPS est particulièrement intéressant pour la recherche et le développement, ainsi que pour la production de composants SiC complexes et performants destinés à la microélectronique, aux dispositifs thermoélectriques et aux céramiques avancées. Sa capacité à préserver les nanostructures et à atteindre des propriétés supérieures en fait un outil précieux pour les applications semi-conductrices de nouvelle génération.
Autres méthodes de frittage avancées
Au-delà de ces méthodes principales, d'autres techniques contribuent au paysage de Frittage du carbure de silicium. Le procédé de brasage par réaction (RB-SiC) consiste à infiltrer une préforme de carbone poreuse avec du silicium fondu, qui réagit pour former du SiC et remplir les pores. Cette méthode permet la fabrication de formes complexes et de pièces quasi-finies avec un retrait minimal. Le frittage en phase liquide (LPS) du SiC utilise des additifs qui forment une phase liquide aux températures de frittage, facilitant le réarrangement des particules et la densification. Ce procédé fait souvent appel à des additifs d'oxyde ou de nitrure et permet d'atteindre des densités élevées à des températures relativement basses.
Le rôle crucial de la technologie des fours
Le succès de tout procédé de frittage de SiC est indissociable des performances de la technologie du four utilisée. Qu'il s'agisse de la stabilité à haute température requise pour le frittage sans pression, du contrôle précis de la pression et de la température du pressage à chaud, ou des cycles rapides de chauffage et de refroidissement du frittage SPS, le four est l'élément central de l'opération. fabricant de fours sous vide ou fournisseur de fours sous vide industriels joue un rôle crucial en fournissant les équipements spécialisés nécessaires à ces processus exigeants.

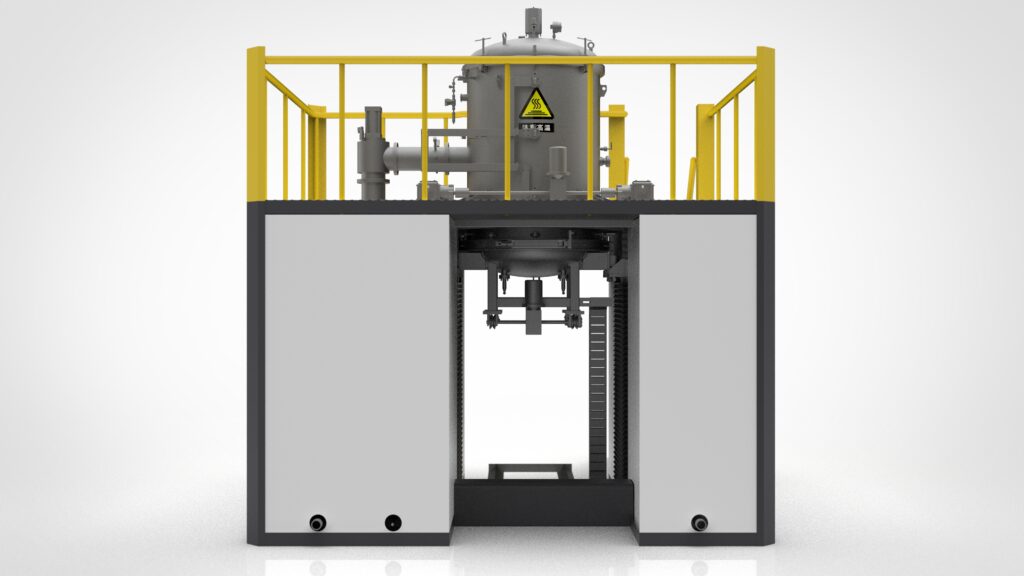

Progrès dans les fours sous vide pour le frittage du SiC
Les fours sous vide modernes pour le frittage du SiC sont équipés d'éléments chauffants performants (par exemple, en graphite ou en tungstène), de systèmes de contrôle de température sophistiqués et de pompes à vide robustes permettant d'atteindre et de maintenir un environnement ultra-vide. Ces caractéristiques sont essentielles pour prévenir la contamination, contrôler l'atmosphère de frittage et garantir un chauffage uniforme de la pièce. Pour des procédés tels que le pressage à chaud et le frittage SPS, l'intégration de systèmes haute pression dans la chambre à vide requiert une expertise technique pointue, généralement disponible auprès d'un bureau d'études spécialisé. fabricant de fours de pressage à chaud ou Fabricant de fours SPS. La capacité à contrôler précisément les montées en température, les temps de maintien et les vitesses de refroidissement est primordiale pour optimiser la microstructure et obtenir les propriétés matérielles souhaitées. Frittage du carbure de silicium.
Paramètres techniques du four HAOYUE pour le frittage du carbure de silicium
HAOYUE, en tant que leader fournisseur de fours sous vide industriels, Notre entreprise propose des solutions de fours de pointe spécialement conçues pour le frittage de céramiques haute performance, notamment le carbure de silicium. Nos systèmes sont conçus pour répondre aux exigences rigoureuses de la densification du SiC, garantissant ainsi des propriétés optimales pour les applications critiques.
Spécifications typiques des fours de pressage à chaud HAOYUE :
- Température maximale : Jusqu'à 2300 °C
- Température de fonctionnement : 1800°C – 2200°C (personnalisable)
- Niveau de vide : 6,0 x 10-3 Pa (vide poussé)
- Plage de pression : 5 MPa – 200 MPa (pression uniaxiale réglable)
- Taille de la zone de chauffage : Personnalisable, par exemple Ø200 mm x H250 mm, Ø300 mm x H300 mm
- Éléments chauffants : Graphite ou molybdène de haute pureté
- Uniformité de la température : ±5°C
- Système de contrôle : Automate programmable avec interface homme-machine, fonctionnement entièrement automatique, enregistrement des données
- Circuit de refroidissement: Refroidissement par eau interne et externe, options de refroidissement rapide
- Atmosphère: Vide, gaz inerte (Ar, N2)
Spécifications typiques des fours HAOYUE SPS :
- Température maximale : Jusqu'à 2200 °C
- Température de fonctionnement : 1000°C – 2000°C
- Niveau de vide : 5,0 x 10-3 Pennsylvanie
- Plage de pression : 5 kN – 200 kN (système servo-hydraulique)
- Courant continu pulsé : Jusqu'à 10 000 A (personnalisable)
- Vitesse de chauffage : Jusqu'à 1000 °C/min
- Vitesse de refroidissement : Jusqu'à 200 °C/min (plateau refroidi à l'eau)
- Taille de la matrice : Personnalisable, par exemple Ø50 mm, Ø100 mm
- Système de contrôle : Contrôle numérique avancé du courant, de la tension, de la pression et de la température
- Atmosphère: Vide, gaz inerte (Ar)
Exemples concrets de projets internationaux de frittage du carbure de silicium
HAOYUE possède une expérience éprouvée dans la fourniture de solutions de fours haute performance pour Frittage du carbure de silicium à des clients du monde entier, leur permettant de repousser les limites de la science et de l'ingénierie des matériaux.
Étude de cas 1 : SiC haute densité pour applications balistiques (Europe)
Un important groupe européen de défense a sollicité HAOYUE pour la fabrication d'un four de pressage à chaud robuste destiné à la production de plaques de SiC ultra-haute densité pour blindage balistique de pointe. Le cahier des charges exigeait un SiC d'une densité supérieure à 99,51 TP3T et une structure à grains fins afin d'optimiser la dureté et la ténacité. HAOYUE a fourni un four conçu sur mesure. fabricant de fours de pressage à chaud Ce système, doté de capacités de pression accrues (jusqu'à 150 MPa) et d'une large zone de chauffe (Ø 400 mm x H 400 mm) permettant une répartition uniforme de la température à 2 150 °C, intègre un contrôle du vide avancé afin de prévenir l'oxydation et de garantir la pureté du matériau. Le client a ainsi obtenu les propriétés souhaitées pour le SiC, ce qui a permis d'améliorer significativement les performances de protection de son blindage et de se forger un avantage concurrentiel.
Étude de cas 2 : SiC nanostructuré pour substrats semi-conducteurs (Asie)
Un institut de recherche asiatique spécialisé dans les matériaux semi-conducteurs de nouvelle génération s'est associé à HAOYUE pour acquérir un Four SPS pour la synthèse de substrats SiC nanostructurés. Leur objectif était de développer du SiC aux propriétés électriques et thermiques adaptées à l'électronique de puissance haute fréquence. Le système SPS HAOYUE, grâce à ses vitesses de chauffage/refroidissement rapides et à son contrôle précis du courant et de la pression, a permis aux chercheurs de fritter des poudres de SiC à des températures plus basses et pendant des durées plus courtes, supprimant efficacement la croissance des grains et préservant les caractéristiques nanométriques. Il en a résulté des matériaux SiC présentant une mobilité électronique et une conductivité thermique supérieures, ouvrant de nouvelles perspectives pour les dispositifs semi-conducteurs compacts et efficaces. L'institut a salué la fiabilité du système et sa contribution à leurs recherches novatrices. Frittage du carbure de silicium.
Étude de cas 3 : Composants en SiC à grande échelle pour le traitement chimique (Amérique du Nord)
Un important fabricant nord-américain d'équipements de traitement chimique avait besoin de composants en carbure de silicium (SiC) de grande taille, tels que des roues de pompe et des bagues d'étanchéité, reconnus pour leur résistance exceptionnelle à la corrosion et à l'usure. Il lui fallait un four de frittage sans pression de grande capacité, capable de traiter simultanément plusieurs pièces de grande taille. HAOYUE a fourni un four industriel sous vide sur mesure, doté d'une large zone de chauffe uniforme (Ø 600 mm x H 800 mm) et d'un système avancé de recirculation de gaz inerte pour un contrôle optimal de l'atmosphère pendant le frittage. Frittage du carbure de silicium Le four a permis d'atteindre une excellente uniformité de température à 2 200 °C, garantissant une densification homogène de tous les composants. Ceci a permis au client d'accroître significativement sa productivité tout en maintenant le niveau de qualité et de performance exigé par son secteur.
Questions fréquentes sur le frittage du carbure de silicium
Q1 : Quels sont les principaux avantages des composants SiC dans les applications semi-conductrices ?
A1 : Les composants en carbure de silicium (SiC) offrent des avantages considérables pour les applications semi-conductrices grâce à leur large bande interdite, leur conductivité thermique élevée et leur champ électrique de claquage élevé. Ces propriétés permettent aux dispositifs de fonctionner à des températures, des tensions et des fréquences plus élevées, ce qui se traduit par une densité de puissance accrue, un meilleur rendement et des besoins en refroidissement réduits par rapport aux dispositifs traditionnels à base de silicium. Ceci est crucial pour l’électronique de puissance, les véhicules électriques et les systèmes d’énergies renouvelables.
Q2 : Pourquoi la densification est-elle si difficile pour le carbure de silicium ?
A2 : La densification du carbure de silicium est complexe, principalement en raison de ses fortes liaisons covalentes et de son faible coefficient d’autodiffusion. Le SiC ne fond pas mais se dissocie à très haute température (supérieure à 2 500 °C), ce qui rend le frittage en phase liquide difficile sans additifs. L’énergie d’activation élevée pour la diffusion atomique implique des températures très élevées, susceptibles d’entraîner une croissance excessive des grains et une dégradation des propriétés mécaniques si elles ne sont pas rigoureusement contrôlées. Des techniques et des adjuvants de frittage avancés sont indispensables pour surmonter ces difficultés.
Q3 : Quelle est la principale différence entre le pressage à chaud et le frittage par plasma étincelle (SPS) pour le SiC ?
A3 : Le pressage à chaud et le frittage SPS utilisent tous deux une pression uniaxiale lors du frittage, mais leurs mécanismes et vitesses de chauffage diffèrent considérablement. Le pressage à chaud utilise un chauffage par résistance externe pour chauffer uniformément l’échantillon, généralement avec des vitesses de chauffage plus lentes et des temps de maintien plus longs. Le frittage SPS, quant à lui, utilise un courant continu pulsé traversant directement la poudre compactée et la matrice, ce qui entraîne un chauffage interne extrêmement rapide et des cycles de frittage très courts. Ce chauffage rapide en SPS contribue à minimiser la croissance des grains et à atteindre des densités plus élevées à des températures relativement basses, ce qui le rend idéal pour les matériaux nanostructurés et les applications nécessitant un contrôle précis de la microstructure. Fabricant de fours SPS se spécialise dans ces systèmes de traitement thermique rapide.
Q4 : Comment les adjuvants de frittage améliorent-ils le frittage du carbure de silicium ?
A4 : Les adjuvants de frittage, tels que le bore et le carbone, ou l’aluminium et le carbone, sont essentiels pour faciliter la densification du SiC. Ils agissent en formant une phase liquide aux joints de grains à des températures inférieures au point de dissociation du SiC, ce qui améliore les mécanismes de transport de matière comme la diffusion en phase liquide et le réarrangement des particules. De plus, ces adjuvants peuvent réduire l’énergie d’activation de la diffusion à l’état solide, favorisant ainsi la croissance des ponts entre les particules et l’élimination des pores. Le choix judicieux et le dosage précis des adjuvants de frittage sont indispensables pour obtenir une densité élevée sans introduire de phases indésirables ni de croissance excessive des grains.
Q5 : Quel rôle joue un fabricant de fours sous vide jouer un rôle dans la production de composants SiC ?
A5 : A fabricant de fours sous vide fournit l'équipement spécialisé essentiel pour Frittage du carbure de silicium. Ces fours offrent les hautes températures, les atmosphères contrôlées (vide ou gaz inerte) et souvent les systèmes de pression intégrés nécessaires à des procédés tels que le frittage sans pression, le pressage à chaud et le frittage SPS. Leur expertise garantit un contrôle précis de la température, de la pression et du vide, paramètres essentiels pour obtenir la densification, la microstructure et la pureté souhaitées des composants en SiC. Sans une technologie de four avancée, les propriétés de haute performance du SiC ne pourraient être pleinement exploitées pour des applications exigeantes comme les semi-conducteurs.
Le chemin parcouru pour exploiter pleinement le potentiel du carbure de silicium pour les applications hautes performances, notamment dans l'industrie des semi-conducteurs, témoigne d'une innovation constante en science des matériaux et en technologie des fours. De la compréhension fondamentale des propriétés uniques du SiC à la maîtrise précise de la température, de la pression et des agents de frittage, chaque étape est cruciale. Face à la demande croissante de dispositifs électroniques plus efficaces, robustes et compacts, le rôle de niveau avancé Frittage du carbure de silicium les techniques et l'équipement spécialisé d'un fournisseur de fours sous vide industriels Cette tendance ne fera que s'accentuer. La capacité à contrôler précisément la microstructure et à atteindre une densité proche de la densité théorique garantit le fonctionnement fiable des composants en SiC même dans les environnements les plus exigeants, ouvrant la voie à la prochaine génération d'avancées technologiques.
Foire aux questions
Pourquoi le carbure de silicium est-il un choix supérieur aux matériaux traditionnels pour les applications semi-conducteurs ?
La large bande interdite du carbure de silicium permet aux dispositifs de fonctionner à des températures, des tensions et des fréquences plus élevées que les matériaux à base de silicium. Il en résulte des pertes de commutation réduites et de meilleures performances thermiques, faisant du SiC un matériau idéal pour l'électronique de puissance et les dispositifs haute fréquence.
Pourquoi la densification représente-t-elle un défi important dans le frittage du carbure de silicium ?
La densification est difficile en raison de la forte covalence des liaisons du SiC, de son faible coefficient d'autodiffusion et de sa température de dissociation élevée. Ces facteurs rendent le frittage traditionnel complexe et entraînent souvent une porosité qui compromet la résistance mécanique et la conductivité thermique.
Comment les adjuvants de frittage contribuent-ils au processus de frittage du carbure de silicium ?
Les adjuvants de frittage comme le bore et le carbone contribuent à abaisser l'énergie d'activation de la diffusion et favorisent la formation d'une phase liquide aux joints de grains. Ceci facilite le transport de matière et la densification à des températures plus basses, un aspect crucial pour surmonter les difficultés de densification du SiC.
Quel rôle joue le frittage par plasma étincelle (SPS) dans le traitement du carbure de silicium ?
Le frittage par plasma étincelle (SPS) permet des vitesses de chauffage et de refroidissement rapides, offrant un contrôle précis du processus de frittage. Ceci contribue à obtenir une densité maximale et une structure à grains fins dans les composants en SiC, améliorant ainsi leurs propriétés mécaniques et thermiques.
Pourquoi le carbure de silicium est-il privilégié pour les applications spatiales et de défense ?
La résistance aux radiations du carbure de silicium et sa capacité à fonctionner de manière fiable dans des conditions extrêmes en font un matériau idéal pour les applications spatiales et de défense. Ses performances thermiques et électriques supérieures garantissent un fonctionnement fiable même dans des environnements difficiles.
Quels sont les avantages du frittage sans pression pour les composants en carbure de silicium ?
Le frittage sans pression est économiquement avantageux grâce à son adaptabilité à grande échelle et à sa capacité à traiter des formes complexes. Il consiste à chauffer de la poudre de SiC avec des adjuvants de frittage dans une atmosphère contrôlée, ce qui permet de réaliser des économies tout en visant une densité quasi maximale.
