Sélection des matières premières et du four pour un frittage optimal du carbure de silicium

L'obtention de propriétés optimales pour le carbure de silicium (SiC) est un processus méticuleux, reposant sur deux piliers fondamentaux : la qualité et les caractéristiques des matières premières, ainsi que la précision et les performances du four de frittage. Pour les ingénieurs en approvisionnement, un guide détaillé sur ces aspects est non seulement utile, mais indispensable pour garantir que le produit final réponde aux exigences de performance les plus strictes. La recherche de composants en SiC de qualité supérieure commence bien avant le frittage proprement dit, par une attention particulière portée aux caractéristiques de la poudre de SiC et à l'utilisation stratégique des additifs de frittage, deux éléments qui influencent considérablement la qualité du produit final. fabricant de fours de frittage sous vide Le choix et la compréhension des caractéristiques critiques du four, notamment la stabilité à haute température et le contrôle de l'atmosphère, sont primordiaux pour sa réussite. frittage du carbure de silicium.

Les fondements : Considérations relatives aux matières premières pour le frittage du carbure de silicium

Le carbure de silicium est réputé pour son exceptionnelle dureté, sa résistance aux hautes températures, son inertie chimique et son excellente conductivité thermique. Ces propriétés le rendent indispensable dans des secteurs aussi variés que l'aérospatiale, l'automobile, les semi-conducteurs et le nucléaire. Cependant, exploiter pleinement son potentiel dépend de la qualité de la poudre de SiC utilisée et de l'application judicieuse des adjuvants de frittage.

Caractéristiques de la poudre de carbure de silicium : pureté, granulométrie et morphologie

Les propriétés intrinsèques de la poudre de SiC déterminent en grande partie les performances du produit fritté final. Les ingénieurs en approvisionnement doivent examiner attentivement plusieurs caractéristiques clés :

• Pureté: L'utilisation d'une poudre de SiC de haute pureté (généralement > 99,51 TP3T) est essentielle. Les impuretés, même à l'état de traces, peuvent inhiber la croissance des grains, créer des défauts ou engendrer des phases secondaires indésirables lors du frittage, compromettant ainsi la résistance mécanique et les propriétés thermiques. La teneur en oxygène, en particulier, doit être minimisée car elle peut former du SiO₂, ce qui entrave la densification.
• Taille et distribution des particules : Les poudres fines (de l'ordre du submicron au nanomètre) offrent une surface spécifique plus importante, favorisant des vitesses de diffusion plus élevées et des températures de frittage plus basses. Une distribution granulométrique étroite est préférable pour garantir une densité de tassement uniforme dans la pièce crue, ce qui se traduit par un retrait homogène et une porosité réduite dans le produit final. L'agglomération des particules fines peut cependant entraîner une densité non uniforme et des défauts.
• Morphologie des particules : La forme des particules de SiC peut influencer la densité de tassement à cru et le comportement au frittage. Les particules équiaxes ou sphériques s'empilent généralement plus efficacement que celles de forme irrégulière, ce qui conduit à des densités à cru plus élevées et à une meilleure densification lors du frittage du carbure de silicium.

Le rôle des additifs de frittage dans le frittage du carbure de silicium

Contrairement à de nombreuses céramiques, le SiC est difficile à fritter à densité maximale sans assistance extérieure en raison de ses fortes liaisons covalentes et de ses faibles coefficients d'autodiffusion. Les additifs de frittage sont donc essentiels : ils facilitent la densification à basse température et empêchent une croissance excessive des grains. Les additifs les plus courants sont le bore (B), le carbone (C) et l'aluminium (Al), souvent utilisés en combinaison.

• Bore (B) : Généralement ajouté sous forme de bore élémentaire ou de carbure de bore (B₄C), le bore joue un rôle essentiel dans l'inhibition de la mobilité des joints de grains. Il se ségrège aux joints de grains, réduisant leur énergie et freinant ainsi la croissance des grains. Ceci permet une densification plus importante avant que le grossissement des grains ne devienne prédominant.
• Carbone (C) : Souvent introduit sous forme de noir de carbone ou de résine phénolique, le carbone agit comme un capteur d'oxygène. Il réagit avec les couches superficielles de SiO₂ présentes sur les particules de SiC, formant du CO ou du SiO volatils, ce qui élimine les impuretés d'oxygène susceptibles d'entraver la densification. Le carbone contribue également à prévenir la décomposition du SiC à haute température.
• Aluminium (Al) : Utilisé conjointement avec le bore et le carbone, l'aluminium (souvent sous forme d'AlN ou d'Al₂O₃) peut améliorer la densification en formant une phase liquide aux joints de grains à basse température, facilitant ainsi le transport de matière. Cependant, son utilisation requiert une maîtrise rigoureuse, car un mauvais dosage peut entraîner la formation de phases indésirables ou une diminution de la résistance à haute température.

La combinaison et la concentration précises de ces additifs sont essentielles et dépendent des propriétés finales souhaitées et de la poudre de SiC spécifique utilisée. Un expert fabricant de fours sous vide peut souvent fournir des indications sur les stratégies additives optimales.

Le creuset de la création : sélection du four pour un frittage optimal du carbure de silicium

Une fois les matières premières préparées avec soin, l'étape cruciale suivante consiste à choisir le four approprié. Le frittage du carbure de silicium exige des conditions extrêmes, notamment des températures ultra-élevées et des atmosphères contrôlées avec précision, afin d'obtenir des composants denses et performants.

Caractéristiques critiques du four pour le frittage haute performance du SiC

• Capacité de résistance aux hautes températures : Le frittage du SiC s'effectue généralement à des températures comprises entre 1900 °C et 2300 °C, et souvent à des températures encore plus élevées pour des applications spécifiques. Le four doit pouvoir atteindre et maintenir ces températures de manière fiable pendant des périodes prolongées sans dégradation de ses composants internes.
• Contrôle de l'atmosphère : C’est peut-être là son principal défaut. Le SiC est sujet à la décomposition et à l’oxydation à haute température. C’est pourquoi le frittage est presque exclusivement réalisé sous vide ou sous atmosphère de gaz inerte (par exemple, argon).
• Frittage sous vide : Un environnement sous vide poussé (typiquement de 10⁻³ à 10⁻⁵ mbar) est idéal pour éliminer les impuretés volatiles et prévenir l'oxydation. Il facilite également l'élimination des produits de réaction gazeux issus des additifs de frittage. fabricant de fours de frittage sous vide concevra des systèmes dotés de puissantes capacités de pompage et de chambres étanches.
• Frittage sous gaz inerte : Pour certaines applications ou pour limiter la décomposition du SiC à très haute température, on utilise une légère surpression d'un gaz inerte comme l'argon. Cela permet de freiner l'évaporation du silicium du réseau cristallin du SiC.
• Éléments chauffants et isolation : Les fours fonctionnant aux températures de frittage du SiC utilisent généralement des éléments chauffants en graphite ou en métal réfractaire (par exemple, tungstène, molybdène). Le graphite est couramment utilisé en raison de son point de fusion élevé et de sa bonne conductivité électrique, mais il réagit avec l'oxygène, ce qui nécessite un fonctionnement sous vide ou sous atmosphère inerte. L'isolation multicouche en feutre de graphite ou en composite de fibres de carbone offre une excellente efficacité thermique à ces températures extrêmes.
• Uniformité et contrôle de la température : L'obtention de propriétés homogènes sur l'ensemble d'un composant ou lot en SiC exige une uniformité de température exceptionnelle dans toute la zone chaude. Des systèmes de contrôle avancés, dotés de plusieurs thermocouples ou pyromètres et d'une modulation de puissance précise, sont indispensables pour maintenir des tolérances de température strictes et exécuter des profils de frittage complexes.
• Vitesses de chauffage et de refroidissement rapides : Bien que non essentielle pour la densification, la capacité à réaliser un chauffage et un refroidissement rapides et contrôlés peut optimiser la microstructure et réduire le temps de traitement, améliorant ainsi le débit.

Types de fours pour le frittage du carbure de silicium

Plusieurs types de fours à haute température sont utilisés pour le frittage du carbure de silicium, chacun offrant des avantages distincts :

• Fours de frittage sous vide : Ce sont les machines essentielles à la production de SiC fritté sans pression. Elles fournissent le vide poussé et les températures ultra-élevées nécessaires, permettant l'élimination des sous-produits gazeux et la prévention de l'oxydation. Une entreprise réputée fabricant de fours de frittage sous vide proposera des solutions personnalisables pour des applications SiC spécifiques.
• Fours de pressage à chaud : Pour les applications exigeant une densité maximale et une granulométrie fine, le pressage à chaud est souvent utilisé. Dans un four de pressage à chaud, la poudre de SiC compactée est soumise simultanément à une température élevée et à une pression uniaxiale. Cette combinaison améliore considérablement la densification en accélérant les mécanismes de transport de masse et en limitant la croissance des grains. Cette méthode est particulièrement efficace pour les matériaux difficiles à fritter et pour atteindre une densité proche de la densité théorique. Un partenariat avec un spécialiste est essentiel. fabricant de fours de pressage à chaud est crucial pour cette technique avancée.
• Fours de frittage par plasma étincelle (SPS) : Le frittage SPS, également connu sous le nom de frittage assisté par champ (FAST), est une méthode relativement récente qui utilise un courant continu pulsé pour chauffer et densifier rapidement des matériaux sous pression. Les vitesses de chauffage rapides (jusqu'à plusieurs centaines de degrés Celsius par minute) et les temps de maintien courts minimisent la croissance des grains, ce qui permet d'obtenir du SiC à grains très fins et de haute densité. Bien qu'il nécessite un investissement initial important, le frittage SPS offre des avantages considérables en termes de temps de traitement et de contrôle microstructural. Fabricant de fours SPS peut fournir des systèmes capables de traiter efficacement le SiC.
• Fours de pressage isostatique à chaud (HIP) : Bien que le frittage isostatique à chaud (HIP) ne soit pas la méthode de frittage principale pour le SiC, il est souvent utilisé comme étape de densification après frittage. Après un frittage initial, les composants à porosité fermée peuvent être soumis à une température élevée et à une pression de gaz isotrope dans un four HIP. fabricant de presses isostatiques à chaud four pour éliminer la porosité résiduelle, améliorant ainsi les propriétés mécaniques.

S’associer à l’expertise : le rôle des fabricants spécialisés

Compte tenu de la complexité et des exigences rigoureuses du frittage du carbure de silicium, s'associer à des fabricants de fours expérimentés et spécialisés n'est pas simplement une commodité, mais une nécessité stratégique. fournisseur de fours sous vide industriels ou un dédié fabricant de fours de traitement thermique sous vide Cette entreprise apporte une expertise précieuse en matière de conception, de construction et d'optimisation d'équipements pour ces applications exigeantes. Elle peut vous conseiller sur le choix du four, sa personnalisation et les paramètres de procédé, garantissant ainsi une parfaite adéquation du système sélectionné aux caractéristiques du matériau et au rendement souhaité. Son savoir-faire s'étend à l'intégration de systèmes de contrôle avancés, à la mise en place de dispositifs de sécurité robustes et à un support technique continu, autant d'éléments essentiels à une production de SiC constante et de haute qualité.

Paramètres techniques du four HAOYUE pour le frittage du SiC (Exemple)

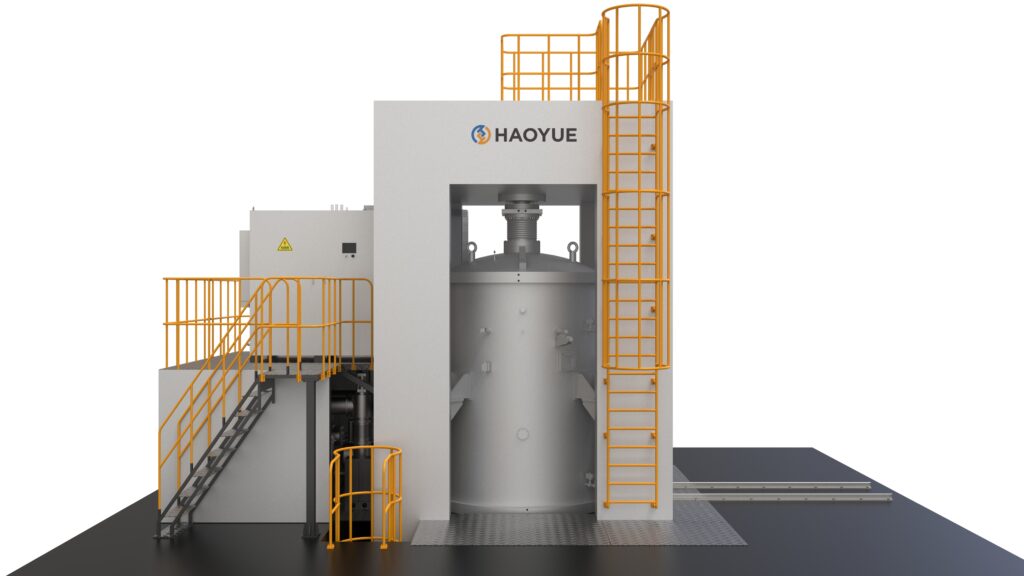

HAOYUE, fabricant leader de solutions de traitement à haute température, propose des fours sous vide de pointe parfaitement adaptés au frittage du carbure de silicium. Une configuration technique typique d'un four de frittage SiC HAOYUE peut comprendre :

• Modèle: HAOYUE HV-SiC-2200-VIG
• Température de fonctionnement maximale : 2200°C (jusqu'à 2300°C pendant de courtes durées)
• Dimensions de la zone de travail : Ø300 mm x H400 mm (personnalisable)
• Aspirateur ultime : 5 x 10^-4 Pa (5 x 10^-6 mbar)
• Taux de fuite : < 5 x 10^-3 Pa·L/s
• Uniformité de la température : ±5°C dans la zone de travail à 2000°C
• Éléments chauffants : Graphite de haute pureté (ou tungstène/molybdène en option)
• Isolation: Composite multicouche de feutre de graphite et de fibres de carbone
• Circuit de refroidissement: Échangeur de chaleur interne avec refroidissement par convection forcée à haut débit de gaz inerte (par exemple, argon)
• Système de contrôle : Système basé sur un automate programmable avec interface homme-machine à écran tactile, profils de température programmables multi-segments, enregistrement des données et capacités de surveillance à distance.
• Atmosphère protectrice : Vide, argon, azote (au choix)
• Alimentation électrique : Triphasé, 380 V/50 Hz (personnalisable selon la région)

Exemples concrets de projets à l'étranger pour les fours SiC HAOYUE

HAOYUE a déployé avec succès ses solutions de fours avancées pour le frittage du carbure de silicium sur divers marchés internationaux, permettant aux fabricants de repousser les limites de la science des matériaux :

Étude de cas 1 : Composants en SiC de haute pureté pour l’industrie des semi-conducteurs (Allemagne)

Un important fabricant allemand d'équipements pour semi-conducteurs recherchait un four de frittage sous vide spécialisé pour la production de composants en carbure de silicium ultra-pur, essentiels aux chambres de gravure plasma. HAOYUE a fourni un four HV-SiC-2200-VIG sur mesure, offrant une intégrité du vide renforcée et un contrôle précis de la température. Ce système a permis au client de produire de manière constante des pièces en SiC d'une pureté supérieure à 99,991 TP3T, avec une granulométrie submicronique et une excellente résistance au plasma, améliorant ainsi considérablement les performances et la durée de vie de ses équipements de gravure. La conception robuste et le fonctionnement fiable du four HAOYUE ont permis d'accroître de 201 TP3T le rendement de production de ses composants en SiC.

Étude de cas 2 : Production à grande échelle de plaques de blindage en SiC (Corée du Sud)

Un sous-traitant sud-coréen du secteur de la défense recherchait un four de pressage à chaud de grande capacité pour la fabrication de plaques de blindage en carbure de silicium haute densité destinées à la protection balistique. HAOYUE a collaboré étroitement avec le client pour concevoir et installer un four de pressage à chaud sur mesure (HY-HP-SiC-1800) capable de traiter de grandes pièces brutes en SiC sous haute pression (jusqu'à 100 MPa) et à des températures atteignant 2 100 °C. Ce four est équipé d'un système hydraulique spécialisé et d'un système de détection pyrométrique de température de pointe, assurant un chauffage uniforme sur toute la zone de travail. Cette solution a permis au client de produire des plaques de blindage en SiC présentant une ténacité à la rupture et des performances balistiques nettement supérieures, répondant ainsi aux exigences militaires les plus strictes et réduisant les coûts de fabrication grâce à l'optimisation du processus de densification.

Foire aux questions (FAQ)

Q1 : Pourquoi le SiC est-il si difficile à fritter à pleine densité ?

A1 : Le carbure de silicium possède des liaisons covalentes fortes et un faible coefficient d’autodiffusion, ce qui signifie que ses atomes ne se déplacent et ne se réorganisent pas facilement aux températures de frittage classiques. Il est donc difficile à densifier. De plus, le SiC peut se décomposer à très haute température, ce qui complexifie davantage le procédé. L’utilisation d’adjuvants de frittage et d’atmosphères contrôlées est essentielle pour surmonter ces difficultés.

Q2 : Quels sont les principaux avantages de l'utilisation du frittage sous vide pour le SiC ?

A2 : Le frittage sous vide offre plusieurs avantages clés pour le SiC. Il élimine efficacement les impuretés volatiles et les produits de réaction gazeux (comme le CO provenant des additifs carbonés), qui autrement entraveraient la densification. Il empêche également l’oxydation du SiC à haute température, ce qui est crucial pour maintenir l’intégrité et les performances du matériau. La faible pression partielle dans un aspirateur L'environnement peut également inhiber certaines réactions de décomposition.

Q3 : Comment fonctionnent les additifs de frittage comme le bore et le carbone dans le frittage du SiC ?

A3 : Le bore (souvent sous forme de B₄C) agit principalement comme inhibiteur de croissance des grains en se ségrégeant aux joints de grains, ce qui permet une densification plus longue avant que les grains ne grossissent excessivement. Le carbone (par exemple, le noir de carbone) est un capteur d’oxygène essentiel ; il réagit avec les couches superficielles de SiO₂ sur les particules de SiC, formant du CO ou du SiO volatils, et éliminant ainsi l’oxygène qui entraverait le frittage et favoriserait la formation de phases indésirables.

Q4 : Peut-on fritter du SiC sans aucune pression ?

A4 : Oui, le SiC peut être fritté sans pression, mais cela nécessite généralement l’utilisation d’additifs de frittage (comme B+C ou B+C+Al) et des températures très élevées (1900-2300 °C) sous atmosphère contrôlée (vide ou gaz inerte). Les techniques sous pression, comme le pressage à chaud ou le frittage SPS, permettent d’obtenir des densités plus élevées et des microstructures plus fines, souvent à des températures plus basses ou en des temps plus courts, mais le frittage sans pression est largement utilisé pour la production économique de formes complexes.

Q5 : Quels sont les principaux éléments à prendre en compte pour la maintenance des fours dans les applications de frittage de SiC ?

A5 : En raison des températures extrêmes et des environnements souvent corrosifs (dus aux sous-produits volatils), un entretien régulier est essentiel. Cela comprend l’inspection et le remplacement des éléments chauffants (graphite ou métaux réfractaires) et de l’isolation (feutre de graphite) en cas d’usure ou de dégradation. La vidange de l’huile de la pompe à vide, la détection des fuites et l’étalonnage des capteurs de température sont également indispensables pour garantir des performances constantes et prolonger la durée de vie du four. Un programme d’entretien rigoureux établi par votre fabricant de fours sous vide est fortement recommandé.

La production réussie de composants en carbure de silicium haute performance témoigne de la synergie entre la science des matériaux avancée et l'ingénierie de pointe. De la sélection et de la préparation méticuleuses des poudres de SiC et des additifs de frittage à la précision et au contrôle offerts par les fours de frittage de dernière génération, chaque étape est cruciale. Les ingénieurs en approvisionnement, en comprenant ces détails complexes et en nouant des partenariats solides avec des fournisseurs spécialisés, jouent un rôle déterminant. fabricant de fours de brasage sous vide ou d'autres experts en fours à haute température, peuvent garantir la livraison de matériaux SiC répondant aux exigences toujours croissantes des industries modernes, ouvrant la voie à des innovations dans les applications à haute température et à haute résistance.

Foire aux questions

Pourquoi la poudre de SiC de haute pureté est-elle cruciale pour le frittage du carbure de silicium ?

L'utilisation d'une poudre de SiC de haute pureté, généralement supérieure à 99,51 % TP3T, est essentielle car les impuretés peuvent inhiber la croissance des grains, créer des défauts et engendrer des phases secondaires indésirables lors du frittage. Ces problèmes compromettent la résistance mécanique et les propriétés thermiques du produit final, faisant de la pureté un facteur déterminant pour l'obtention de propriétés optimales du carbure de silicium.

Comment la taille et la distribution des particules affectent-elles le processus de frittage du carbure de silicium ?

Les poudres de SiC plus fines, de taille submicronique à nanométrique, offrent des surfaces spécifiques plus importantes, favorisant des vitesses de diffusion plus élevées et nécessitant des températures de frittage plus basses. Une distribution granulométrique étroite assure une densité de tassement uniforme dans la pièce crue, ce qui conduit à un retrait homogène et à une porosité réduite dans le produit final. Cependant, l'agglomération peut engendrer une densité non uniforme et des défauts.

Quel rôle jouent les additifs de frittage dans la densification du carbure de silicium ?

Les additifs de frittage tels que le bore, le carbone et l'aluminium sont essentiels pour faciliter la densification du SiC à basse température. Ces additifs contribuent à compenser les fortes liaisons covalentes et les faibles coefficients d'autodiffusion du SiC, empêchant ainsi une croissance excessive des grains et favorisant l'obtention d'une densité optimale dans le produit fritté.

Comment la morphologie des particules de SiC influence-t-elle le processus de frittage ?

La forme des particules de SiC influe sur la densité de tassement et le comportement au frittage de la pièce crue. Les particules équiaxes ou sphériques s'empilent généralement plus efficacement que celles de forme irrégulière, ce qui se traduit par des densités à cru plus élevées et une meilleure densification lors du frittage. Ce tassement efficace est essentiel pour obtenir un produit final de haute qualité.

Pourquoi le contrôle de l'atmosphère est-il important dans les fours de frittage pour le carbure de silicium ?

Le contrôle de l'atmosphère dans les fours de frittage est essentiel car il influence les réactions chimiques et la stabilité de phase des matériaux frittés. Pour le carbure de silicium, le maintien d'une atmosphère adéquate permet de prévenir les réactions indésirables, telles que l'oxydation, et garantit l'efficacité des additifs, ce qui conduit à une densification et à des propriétés du matériau optimales.
