Pour les ingénieurs en approvisionnement chargés de trouver des composants céramiques haute performance, comprendre les subtilités de frittage de la zircone La qualité du procédé est primordiale. La zircone, reconnue pour son exceptionnelle résistance, sa ténacité et sa biocompatibilité, est largement utilisée en prothèse dentaire, en implants médicaux, dans les pièces d'usure industrielles et en céramiques techniques. Cependant, exploiter pleinement son potentiel repose sur un équilibre subtil entre la qualité des matières premières et la précision du frittage. Ce guide complet explique comment la pureté de la poudre de zircone et les caractéristiques des particules influencent fortement le comportement au frittage et les performances du produit final, ainsi que les caractéristiques essentielles du four, telles que l'uniformité de la température et le contrôle de l'atmosphère, soulignant l'importance cruciale du choix des équipements et des partenaires.
Les fondements : Aspects liés aux matières premières dans le frittage de la zircone
Le processus de fabrication de composants en zircone de qualité supérieure commence bien avant la cuisson au four. Les caractéristiques de la poudre de zircone brute sont fondamentales et influent directement sur la densification, le développement de la microstructure et, en fin de compte, les propriétés mécaniques et esthétiques du produit final.
Niveaux de pureté et leurs implications
La pureté de la poudre de zircone est un facteur non négociable. Les impuretés, même à l'état de traces, peuvent altérer significativement la cinétique de frittage, favoriser une croissance granulaire indésirable et introduire des défauts qui compromettent la résistance mécanique et la stabilité de phase. Par exemple, la silice et l'alumine, contaminants courants, peuvent former des eutectiques à bas point de fusion aux joints de grains, entraînant une croissance granulaire anormale ou de la porosité. Pour les applications exigeant une translucidité élevée, comme les céramiques dentaires, même une légère décoloration due à des impuretés métalliques peut rendre un produit inutilisable. Les ingénieurs en approvisionnement doivent spécifier des grades de haute pureté, généralement 3N (99,9%) ou 4N (99,99%), selon la criticité de l'application et les exigences esthétiques, afin de garantir une qualité optimale. frittage de la zircone résultats.
Taille, distribution et morphologie des particules
Au-delà de la pureté, les caractéristiques physiques des particules de poudre sont tout aussi essentielles :
- Taille des particules : Les particules plus fines offrent une surface spécifique plus importante, ce qui génère des forces motrices plus élevées pour le frittage et permet une densification à des températures plus basses ou en des temps plus courts. Il en résulte une structure granulaire finale plus fine, essentielle pour optimiser les propriétés mécaniques telles que la ténacité et la résistance à la rupture. Cependant, des particules excessivement fines peuvent engendrer des difficultés de manipulation des poudres, comme une agglomération accrue et une faible fluidité, ce qui nuit à l'homogénéité des pièces crues.
- Distribution granulométrique (PSD) : On préfère généralement une distribution granulométrique étroite et monomodale. Une distribution large peut entraîner un retrait différentiel lors du frittage, provoquant des contraintes, des fissures et des déformations. Un tassement uniforme des particules dans la pièce crue, facilité par une distribution granulométrique étroite, est essentiel pour obtenir une densification homogène.
- Morphologie des particules : La forme des particules (sphériques, irrégulières, lamellaires, etc.) influence la densité et la résistance de la pièce crue. Les particules sphériques ont tendance à s'empiler plus efficacement, ce qui conduit à des densités à cru plus élevées et à un retrait plus uniforme. Les particules de forme irrégulière, bien qu'offrant parfois une meilleure résistance à cru grâce à leur imbrication mécanique, peuvent également introduire davantage de vides et entraver une densification uniforme.
Stabilisateurs et additifs pour la zircone
La zircone pure subit une transformation de phase néfaste (monoclinique à tétragonale) lors du refroidissement, entraînant une dilatation volumique et des fissures. Pour atténuer ce phénomène, des stabilisateurs sont ajoutés :
- Zircone stabilisée à l'yttrium (YSZ) : Le stabilisant le plus courant, généralement le 3Y-TZP (3 mol/L), offre d'excellentes propriétés mécaniques et une grande stabilité de phase pour les applications dentaires et structurales. Une teneur plus élevée en oxyde d'yttrium (8YSZ) est utilisée pour les capteurs d'oxygène et les piles à combustible à oxyde solide.
- Magnésie-Zirconie partiellement stabilisée (Mg-PSZ) : Grâce à sa microstructure unique, elle offre une ténacité à la rupture élevée, souvent utilisée dans les composants d'usure.
- Polycristaux de cérium-zircone tétragonale (Ce-TZP) : Reconnu pour sa très haute ténacité à la rupture, dépassant souvent celle du YSZ, mais peut être sensible à la dégradation à basse température.
Le type et la quantité de stabilisant influencent de manière critique la température de frittage, les transformations de phase lors de la fabrication et les propriétés finales du matériau. Les ingénieurs en approvisionnement doivent spécifier la poudre de zircone stabilisée appropriée aux exigences de performance de l'application.

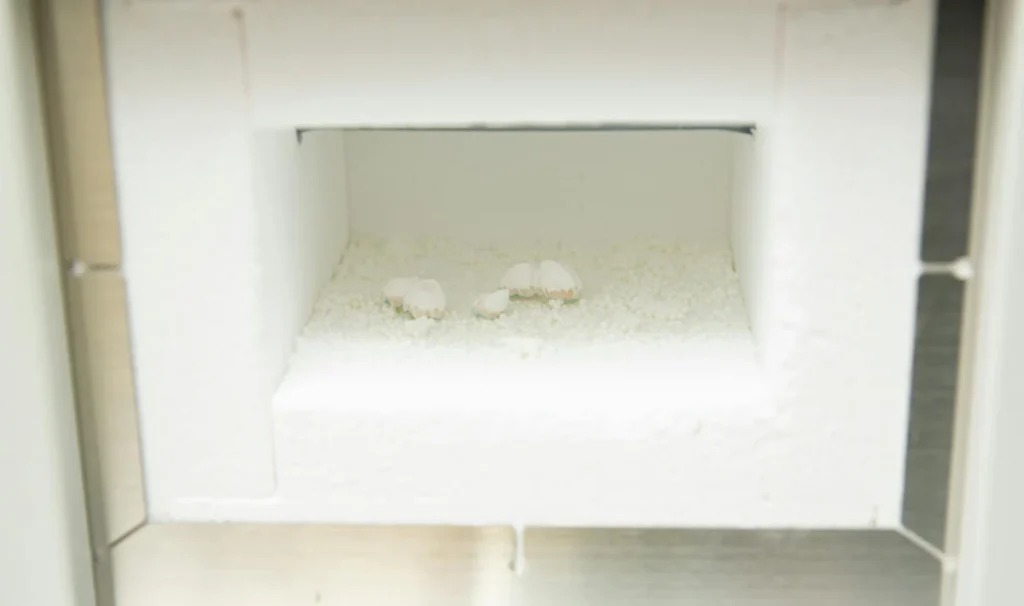

Considérations relatives au four : Le cœur du frittage de la zircone
Même avec des matières premières de la plus haute qualité, des conditions de cuisson sous-optimales peuvent anéantir tous les avantages. Le four de frittage est l'endroit où le matériau se transforme d'un corps cru poreux en une céramique dense et performante. Un contrôle précis de la température, de l'atmosphère et des vitesses de chauffage/refroidissement est essentiel à la réussite du processus. frittage de la zircone.
Obtention d'une uniformité de température sans précédent
L'uniformité de la température dans la zone chaude du four est primordiale. Des températures non uniformes entraînent un retrait différentiel, provoquant des déformations, des variations de granulométrie et des concentrations de contraintes localisées susceptibles d'engendrer des fissures. Les fours sous vide industriels de haute qualité utilisent des éléments chauffants sophistiqués, une régulation de température multizone et des systèmes d'isolation performants pour garantir une uniformité de température généralement de ± 2 °C à des températures élevées (par exemple, 1 800 °C). Cette précision assure à chaque pièce d'un lot un traitement thermique identique, garantissant ainsi une densité et une microstructure homogènes.
Atmosphères contrôlées : Adaptation de l'environnement de frittage
L'atmosphère à l'intérieur du four a un impact profond sur le frittage de la zircone :
- Frittage sous vide : C'est souvent la méthode privilégiée pour la zircone de haute pureté. Un aspirateur L'environnement sous vide élimine efficacement les liants et les impuretés volatiles, empêchant leur emprisonnement dans la céramique sous forme de porosité. Il prévient également l'oxydation des dopants métalliques (le cas échéant) et permet un contrôle précis du processus de frittage. L'obtention de niveaux de vide poussés (par exemple, de 10⁻³ Pa à 10⁻⁴ Pa) nécessite des systèmes de pompage à vide robustes et des fours étanches. Un système dédié est nécessaire. fabricant de fours sous vide peut fournir l'expertise nécessaire.
- Frittage sous gaz inerte : L'utilisation d'atmosphères comme l'argon ou l'azote est avantageuse pour certaines compositions de zircone, notamment lorsque le vide risque d'entraîner la dissociation de certains composants ou lors d'un frittage sous pression. Un gaz inerte peut également être utilisé pour contrôler la pression partielle pendant le frittage sous vide afin de limiter la volatilisation de certains éléments.
- Atmosphère oxydante (air/oxygène) : Bien que certains types de zircone puissent être frittés à l'air, cette méthode est moins courante pour les applications hautes performances en raison des risques de contamination, de la croissance incontrôlée des grains et de la difficulté à maîtriser précisément l'environnement de frittage. Cependant, pour des exigences esthétiques spécifiques (par exemple, certaines teintes dentaires), le frittage à l'air peut être envisagé, malgré les compromis souvent nécessaires au niveau des propriétés mécaniques.
Contrôle de la vitesse de chauffage et de refroidissement
Les vitesses de montée et de descente en température du four sont critiques. Une montée en température lente est souvent nécessaire lors du déliantage pour éliminer complètement les liants organiques sans créer de défauts. Pendant le frittage, un chauffage contrôlé prévient les chocs thermiques et assure une répartition homogène de la température. La vitesse de refroidissement est tout aussi importante : un refroidissement trop rapide peut induire des contraintes thermiques et des transformations de phase indésirables, tandis qu’un refroidissement trop lent peut entraîner une croissance granulaire indésirable. Les fours de pointe offrent un contrôle programmable de plusieurs rampes et paliers de température, permettant d’optimiser le cycle thermique complet pour des matériaux et des géométries de zircone spécifiques.
Choisir la technologie et le fournisseur de fours adaptés
Le choix de la technologie de frittage et l'expertise du fournisseur d'équipement sont essentiels à la réussite du traitement de la zircone.
Fours de frittage sous vide : précision et pureté
Pour la plupart des applications avancées de la zircone, les fours de frittage sous vide constituent la référence. Ils offrent un contrôle inégalé de l'atmosphère, essentiel pour obtenir une densité élevée, une granulométrie fine et des propriétés mécaniques supérieures. Un fabricant réputé fabricant de fours de frittage sous vide peut fournir des systèmes spécialement conçus pour les hautes températures et le contrôle précis requis pour la zircone, intégrant souvent des fonctionnalités telles que le contrôle de la pression partielle, le refroidissement rapide et des capacités de déliantage avancées.
Frittage par plasma étincelle (SPS) : Densification rapide
Pour les applications spécialisées nécessitant des structures à grains extrêmement fins ou un frittage à des températures plus basses et des temps plus courts, le frittage par plasma étincelle (SPS) offre des avantages distincts. Fabricant de fours SPS Ce procédé peut fournir des systèmes utilisant un courant continu pulsé pour chauffer et consolider rapidement des poudres sous pression, ce qui permet souvent d'obtenir des propriétés mécaniques supérieures au frittage conventionnel. Cette méthode est particulièrement utile pour la synthèse de nouveaux composites de zircone ou l'obtention de zircone à grains ultrafins.
Pressage à chaud et pressage isostatique à chaud (HIP)
Bien que moins courantes pour le frittage de la zircone massive, les techniques de pressage à chaud et de pressage isostatique à chaud (HIP) sont utilisées pour atteindre une densité proche de la densité théorique dans des compositions de zircone complexes ou pour éliminer la porosité résiduelle. fabricant de fours de pressage à chaud ou fabricant de presses isostatiques à chaud peut offrir des solutions pour des problèmes de densification spécifiques, notamment pour les géométries complexes ou les matériaux présentant des difficultés de frittage inhérentes.
L'importance d'un fournisseur expérimenté de fours à vide industriels
Choisir un fournisseur de fours sous vide industriels Il s'agit d'une décision stratégique. Recherchez des partenaires ayant une solide expérience dans le traitement de la céramique à haute température, notamment de la zircone. Un fournisseur expérimenté vous fournira non seulement un équipement performant, mais aussi un soutien technique précieux, des conseils en matière d'optimisation des procédés et des options de personnalisation. Son expertise vous permettra d'affiner les profils de frittage, de résoudre les problèmes et de garantir que le four réponde aux exigences spécifiques de vos composants en zircone.
Paramètres techniques du four HAOYUE pour le frittage de la zircone
HAOYUE, un leader fabricant de fours de frittage sous vide, HAOYUE propose des solutions avancées adaptées aux exigences rigoureuses du traitement de la zircone. Un four HAOYUE typique est conçu pour des performances élevées. frittage de céramique pourrait inclure :
- Modèle: HAOYUE-ZSC-1200
- Température de fonctionnement maximale : Jusqu'à 2200 °C
- Température de fonctionnement typique de la zircone : 1700°C – 2000°C
- Niveau de vide : Vide poussé jusqu'à 5 x 10^-4 Pa (avec pompe à diffusion)
- Uniformité de la température : ±2°C dans la zone chaude à 1800°C
- Volume de travail : Personnalisable, par exemple Ø400 mm x H600 mm
- Éléments chauffants : Graphite ou molybdène de haute pureté, garantissant une longue durée de vie et un environnement de frittage propre.
- Isolation: Écrans thermiques multicouches en feutre de graphite ou en métal pour une efficacité thermique supérieure.
- Système de contrôle : Automate programmable Siemens avec écran tactile IHM intuitif, offrant des rampes de température, des temps de maintien et des vitesses de refroidissement programmables multi-segments.
- Système de gaz : Capacités intégrées de remplissage en gaz inerte (argon/azote) et de contrôle de la pression partielle.
- Circuit de refroidissement: Refroidissement rapide par gaz inerte forcé pour une microstructure et des temps de cycle optimisés.
Cas concrets de projets à l'étranger : L'impact de HAOYUE sur le frittage de la zircone
Étude de cas 1 : Production de zircone dentaire en Europe
Un important fabricant européen de prothèses dentaires rencontrait des difficultés pour obtenir une translucidité et une résistance mécanique constantes pour ses couronnes et bridges en zircone. Ses fours existants peinaient à assurer une température uniforme, ce qui engendrait des irrégularités entre les lots et une augmentation du taux de rebuts. HAOYUE a été mandatée pour fournir une solution de four de frittage sous vide sur mesure. Le modèle HAOYUE-ZSC-1200, équipé d'un système de contrôle de température multizone avancé et d'une gestion précise du vide et de la pression partielle, a été installé. Le client a constaté une nette amélioration de la qualité de ses produits, avec une translucidité accrue et des propriétés mécaniques plus homogènes. Les cycles de refroidissement optimisés du système HAOYUE ont également permis de réduire les contraintes thermiques, ce qui a entraîné une diminution des défauts et une augmentation substantielle du rendement de production, confortant ainsi sa position de leader sur le marché de la zircone dentaire de haute qualité.
Étude de cas 2 : Composants en zircone haute performance pour l’aérospatiale en Amérique du Nord
Un fournisseur de composants aérospatiaux nord-américain recherchait une solution pour le frittage de pièces complexes en alumine renforcée à la zircone (ZTA), destinées à des applications exigeant une résistance à l'usure élevée. Ces composants nécessitaient une densité extrêmement élevée (> 99,51 % théorique TP3T), des tolérances dimensionnelles serrées et une ténacité à la rupture supérieure. Les méthodes de frittage conventionnelles s'avéraient insuffisantes. HAOYUE a collaboré étroitement avec le client pour concevoir un système intégré de frittage et de déliantage sous vide. Le four a été conçu avec une étape de déliantage dédiée sous vide contrôlé, suivie d'un frittage à haute température sous vide poussé et atmosphère inerte. Ce procédé en deux étapes a permis d'éliminer efficacement les liants sans introduire de porosité et d'atteindre la densification souhaitée. Le four HAOYUE a permis au client de produire de manière constante des pièces en ZTA répondant aux spécifications aérospatiales les plus strictes, démontrant une résistance à l'usure et une intégrité structurelle exceptionnelles, et ouvrant ainsi de nouvelles perspectives de marché pour sa division céramique avancée.
Questions fréquentes sur le frittage de la zircone
Q : Quelle est la taille idéale des particules pour le frittage de la zircone ?
A : En général, on préfère des particules fines (submicroniques, typiquement de 50 à 500 nm) avec une distribution granulométrique étroite. Des particules plus fines augmentent la force motrice du frittage, ce qui permet d'abaisser les températures ou de réduire la durée du frittage, et conduisent à une structure granulaire finale plus fine, essentielle pour optimiser les propriétés mécaniques. Cependant, des particules trop fines peuvent s'agglomérer et rendre la formation de la pièce crue difficile.
Q : Pourquoi l'uniformité de la température est-elle si importante lors du frittage de la zircone ?
A : L'uniformité de la température est essentielle car la zircone subit un retrait important lors du frittage. Des températures non uniformes entre les pièces ou au sein d'un même lot entraînent un retrait différentiel, provoquant des déformations, des fissures et des variations de densité et de microstructure. Il en résulte des produits aux propriétés inégales et un taux de rebut élevé. Une uniformité élevée garantit que toutes les pièces subissent le même traitement thermique, ce qui permet d'obtenir des propriétés de matériau prévisibles et constantes.
Q : Peut-on fritter la zircone à l'air libre ?
A: Bien que certains types de zircone (notamment ceux présentant des exigences de performance moindres ou des besoins esthétiques spécifiques, comme certaines teintes dentaires) puissent être frittés à l'air, ce procédé est généralement déconseillé pour les applications hautes performances. Le frittage à l'air peut introduire des impuretés, entraîner une croissance incontrôlée des grains et rendre difficile l'obtention des densités élevées et des microstructures précises requises pour les céramiques techniques. Le vide ou l'utilisation d'atmosphères de gaz inerte offrent un contrôle et une pureté supérieurs.
Q : Quels sont les avantages du frittage sous vide pour la zircone ?
A: Le frittage sous vide offre plusieurs avantages clés pour la zircone. Il élimine efficacement les liants organiques et les impuretés volatiles, les empêchant de se retrouver piégés sous forme de porosités. Il prévient également l'oxydation des dopants métalliques (le cas échéant) et permet un contrôle précis de l'environnement de frittage, ce qui conduit à des densités plus élevées, des structures à grains plus fins, des propriétés mécaniques améliorées et des produits finaux plus purs présentant moins de défauts.
Q : Comment l'oxyde d'yttrium stabilise-t-il la zircone ?
A : L'oxyde d'yttrium stabilise la zircone en formant une solution solide, empêchant ainsi la transformation de phase monoclinique-tétragonale néfaste qui se produit dans la zircone pure lors du refroidissement, et qui entraîne une variation de volume importante et des fissures. L'incorporation d'ions d'oxyde d'yttrium dans le réseau cristallin de la zircone stabilise la phase tétragonale haute température à température ambiante, créant un matériau (zircone polycristalline tétragonale ou TZP) aux excellentes propriétés mécaniques, notamment une ténacité à la rupture élevée grâce au renforcement par transformation de phase.
L'interaction complexe entre les caractéristiques des matières premières et les technologies de pointe des fours constitue le fondement des composants en zircone haute performance. Les ingénieurs en approvisionnement doivent adopter une approche globale, reconnaissant que la pureté, la granulométrie et la morphologie de la poudre de zircone sont aussi cruciales que le contrôle précis de la température, la gestion de l'atmosphère et les capacités de chauffage/refroidissement du four de frittage. Collaborer avec un partenaire expérimenté est essentiel. fabricant de fours de traitement thermique sous vide ou fournisseur de fours sous vide industriels HAOYUE garantit l'accès aux équipements de pointe et à l'expertise nécessaires pour maîtriser ces complexités. En optimisant méticuleusement chaque étape, de la sélection de la poudre au refroidissement final, les industries peuvent exploiter pleinement le potentiel de la zircone, favorisant ainsi l'innovation et la fiabilité dans une multitude d'applications exigeantes.
Foire aux questions
Comment la pureté de la poudre de zircone influence-t-elle son processus de frittage ?
La pureté de la poudre de zircone est cruciale car les impuretés peuvent modifier la cinétique de frittage, provoquer une croissance granulaire indésirable et introduire des défauts. Des impuretés comme la silice et l'alumine peuvent former des eutectiques qui entraînent une croissance granulaire ou une porosité, affectant ainsi la résistance mécanique et la stabilité de phase du produit final.
Quels défis les ingénieurs en approvisionnement pourraient-ils rencontrer avec des particules de zircone plus fines ?
Bien que des particules de zircone plus fines améliorent la densification et les propriétés mécaniques, elles peuvent engendrer des difficultés de mise en œuvre telles qu'une agglomération accrue et une faible fluidité. Ceci peut affecter l'homogénéité de la pièce crue, rendant difficile l'obtention d'une densification homogène lors du frittage.
Pourquoi la distribution granulométrique est-elle importante lors du frittage de la zircone ?
Une distribution granulométrique étroite et monomodale assure un tassement uniforme des particules dans la pièce crue, évitant ainsi les retraits différentiels lors du frittage. Cette uniformité est essentielle pour prévenir les contraintes, les fissures et les déformations du produit final, garantissant des propriétés mécaniques et esthétiques constantes.
Comment les stabilisateurs comme l'oxyde d'yttrium et l'oxyde de magnésium améliorent-ils les performances de la zircone ?
Des stabilisants comme l'oxyde d'yttrium et la magnésie empêchent les transformations de phase néfastes dans la zircone. La zircone stabilisée à l'oxyde d'yttrium offre d'excellentes propriétés mécaniques et une grande stabilité de phase, tandis que la zircone stabilisée à la magnésie présente une ténacité à la rupture élevée, ce qui les rend adaptées à diverses applications telles que les prothèses dentaires et les pièces d'usure.
Quel rôle joue la morphologie des particules dans le frittage de la zircone ?
La morphologie des particules influe sur la densité de tassement et la résistance à cru. Les particules sphériques se tassent plus efficacement, ce qui conduit à des densités à cru plus élevées et à un retrait uniforme, tandis que les formes irrégulières peuvent offrir une meilleure résistance grâce à l'imbrication, mais peuvent introduire des vides, entravant ainsi une densification uniforme.
Comment les caractéristiques du four influencent-elles le processus de frittage de la zircone ?
Les caractéristiques du four, telles que l'uniformité de la température et le contrôle de l'atmosphère, sont essentielles pour un frittage homogène. Une température uniforme garantit une densification homogène, tandis que le contrôle de l'atmosphère prévient les réactions indésirables ; ces deux éléments sont indispensables pour obtenir les propriétés mécaniques et esthétiques souhaitées pour les composants en zircone.
